Horizontalbohrung für neuen Heizungsanschluss (07.-09.07.2009) |
Demnächst kommt das warme Wasser für die Heizung
vom Heizkraftwerk der Nachbarschule.
Dazu werden zwei dicke Heizungsrohre unter den Vorgärten und der Straße
verlegt.
Der LVR lässt diese Verbindung von einer Spezialfirma (Fow Drill aus
Saarbrücken) mit einer horizontalen Bohrung herstellen, so dass die Gräulinger
Straße wegen Tiefbauarbeiten nicht gesperrt werden muss.
Mit viel "know how" geschieht dies in sehr kurzer Zeit.
![]() |
![]() |

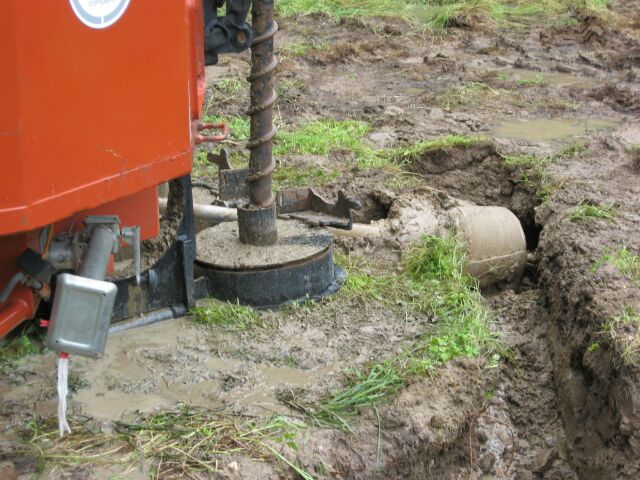

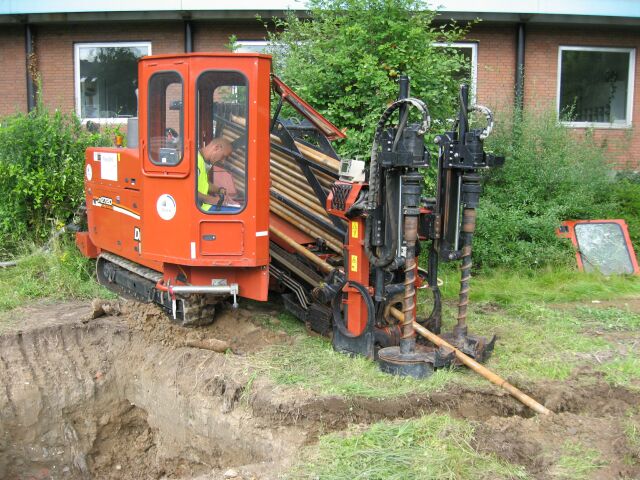

Dieses Bohrgerät dreht und
drückt das Bohrgestänge halbautomatisch schräg in den Boden. |

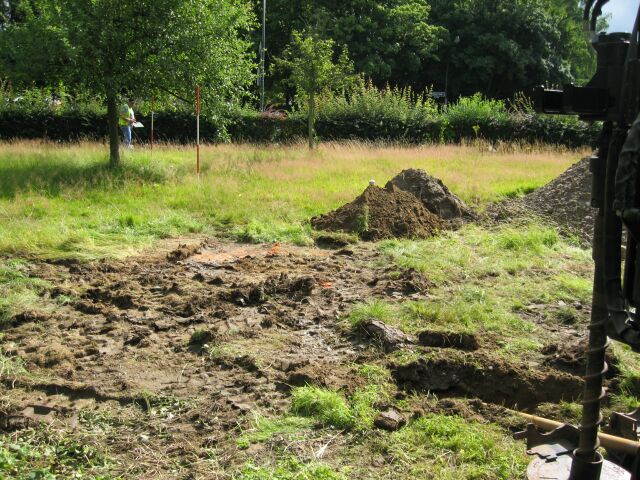

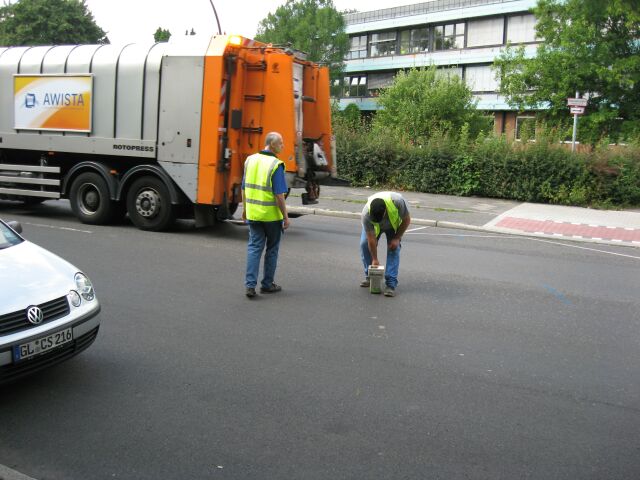

Der Verlauf der Bohrung wird
mit Stangen und Farbpunkten markiert. |
![]() |
![]() |

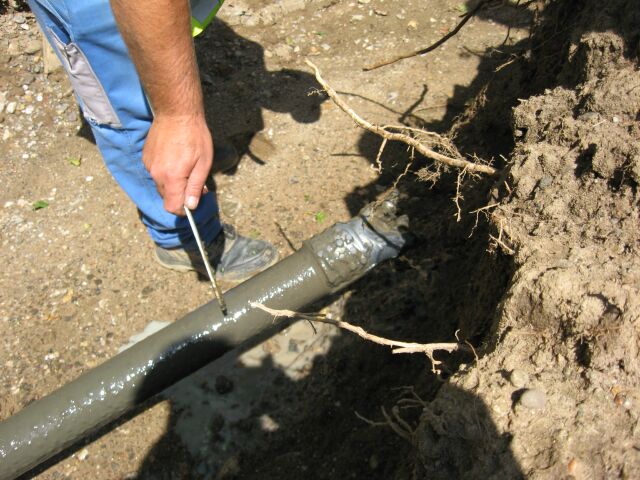

Durch das Bohrrohr wird mit
hohem Druck Wasser und ein härtendes Zusatzmittel gepresst. |

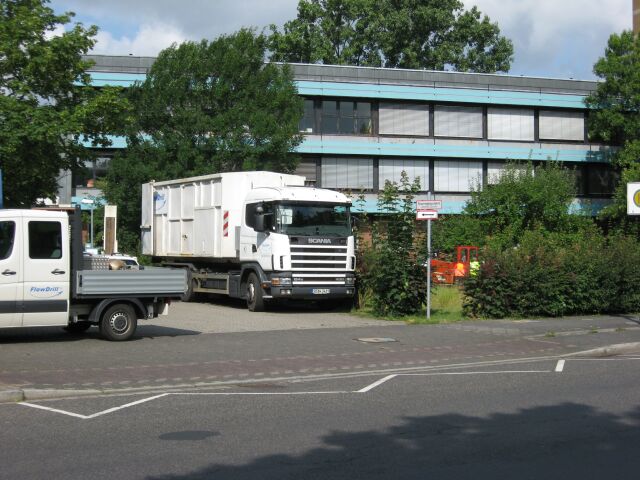

In diesem LKW wird die
Bohrflüssigkeit hergestellt und ins Gestänge gepumpt. |
![]() |
![]() |

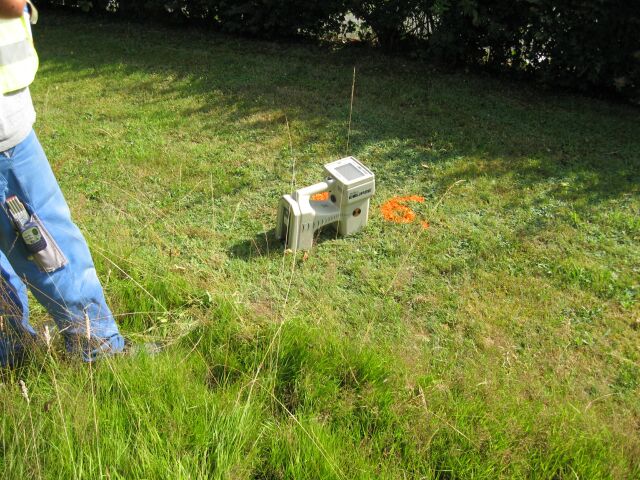

Im Bohrkopf sitzt eine Sonde.
Mit diesem Messgerät kann man Tiefe und Neigung des Bohrkopfes
feststellen. |

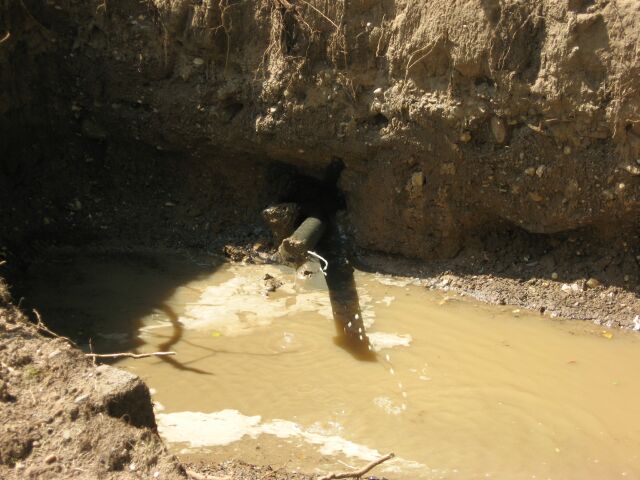

Hier ist der Bohrkopf mitten
unter der Gräulinger Straße. |
![]() |
![]() |

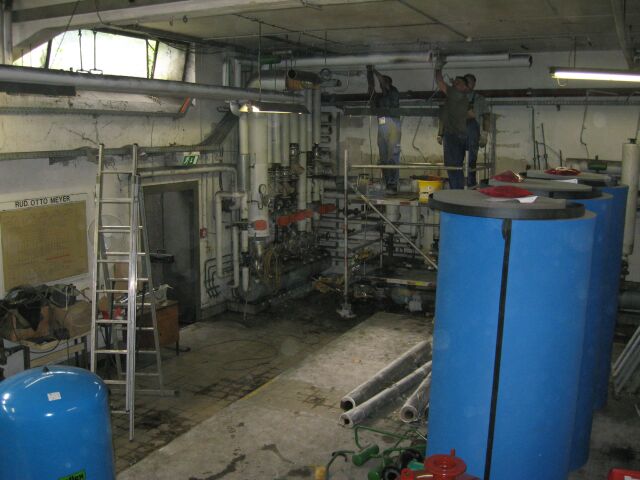

In der Zwischenzeit werden im
Heizungskeller neue Pumpen montiert, die das heiße Heizungswasser in
die verschiedenen Gebäudeteile pumpen. |

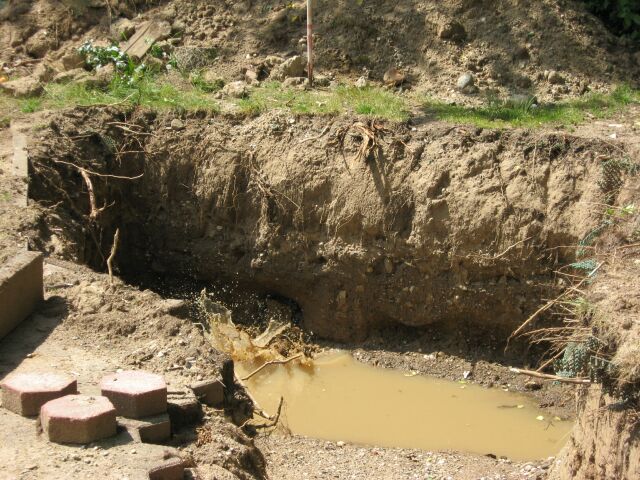

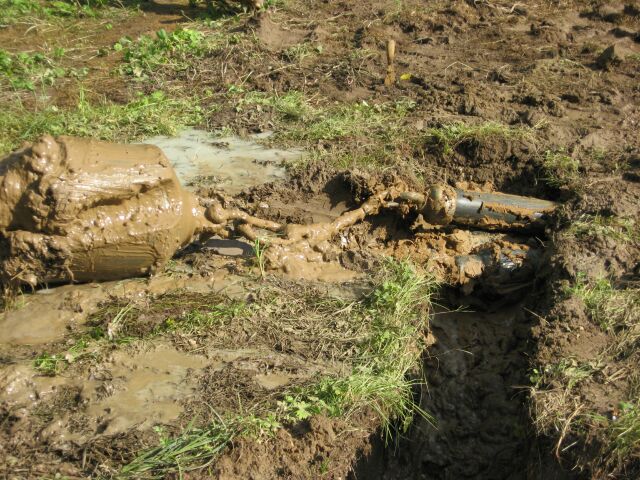

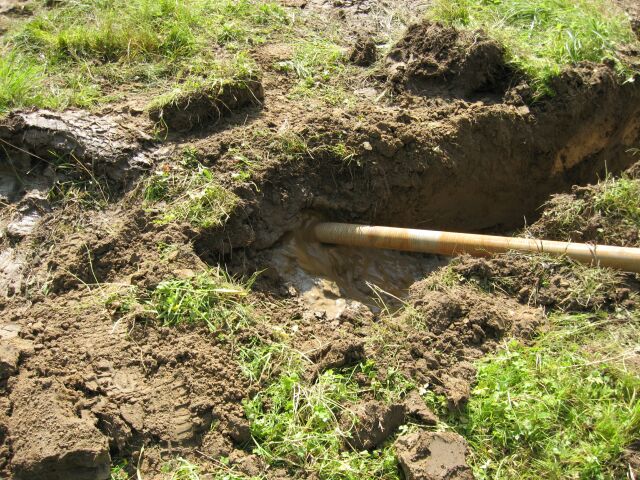

Der Bohrkopf bricht auf der
anderen Straßenseite in einer vorbereiteten Grube durch. Die
Bohrflüssigkeit pritzt mehrere Meter weit. |
![]() |
![]() |

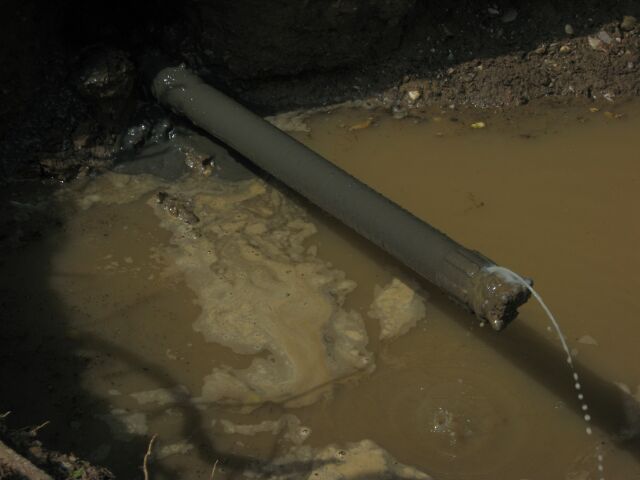

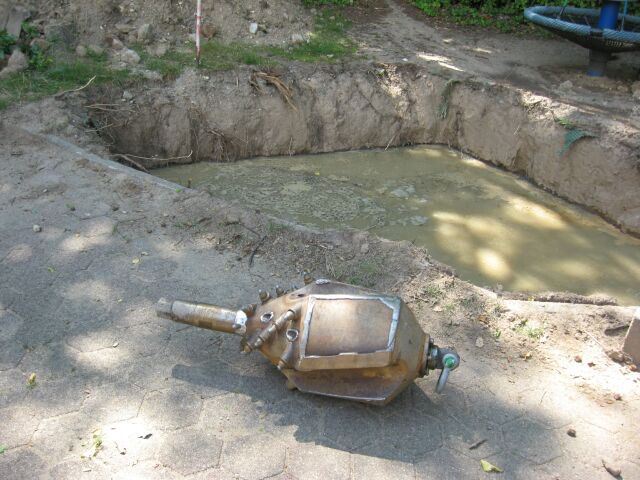

Der Bohrkopf ist wie ein
Stechbeitel geformt. |
Am spitzen Rand sitzen
gehärtete Bohrzähne. |
![]() |
![]() |
Wenn das Bohrgestänge im Boden
gelenkt werden soll, dann wird die Drehung gestoppt und die
stecheisenförmige Spitze in einer bestimmten Stellung von der Bohrmaschine
weitergedrückt. Dann schiebt sich die Spitze je nach Stellung
aufwärts, abwärts, nach links oder rechts. So können sogar dicke Steine oder Findlinge "umfahren" werden. |
Am Bohrgestänge wird dann ein
größerer Bohrkopf befestigt, der beim Zurückziehen das Bohrloch
weitet. Es werden zunehmend größere Bohrköpfe eingesetzt. |
![]() |
|

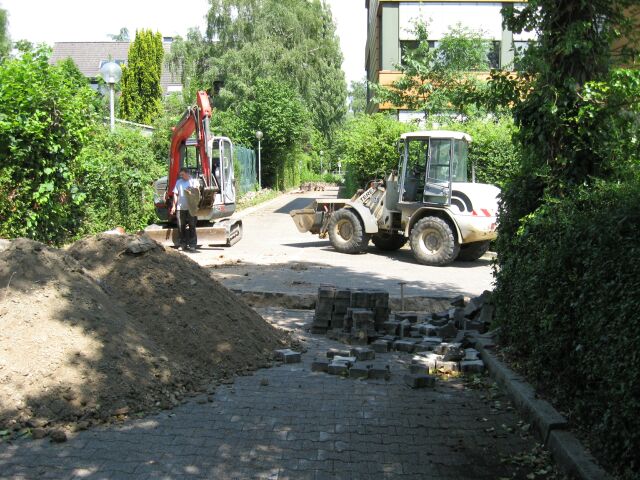

Hier wird der Graben
ausgehoben, in dem dann die Heizungsleitung bis zum Heizkraftwerk der
Nachbarschule verläuft. |

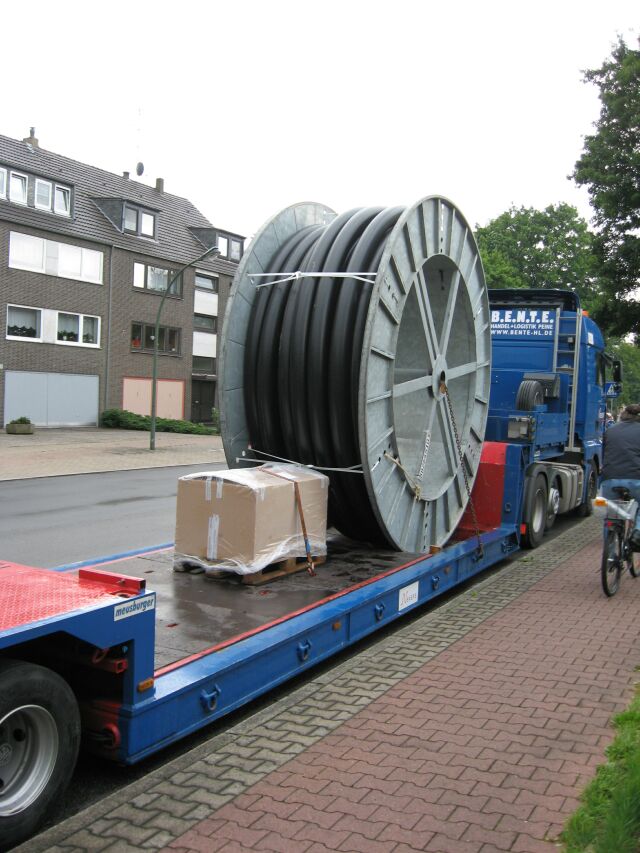

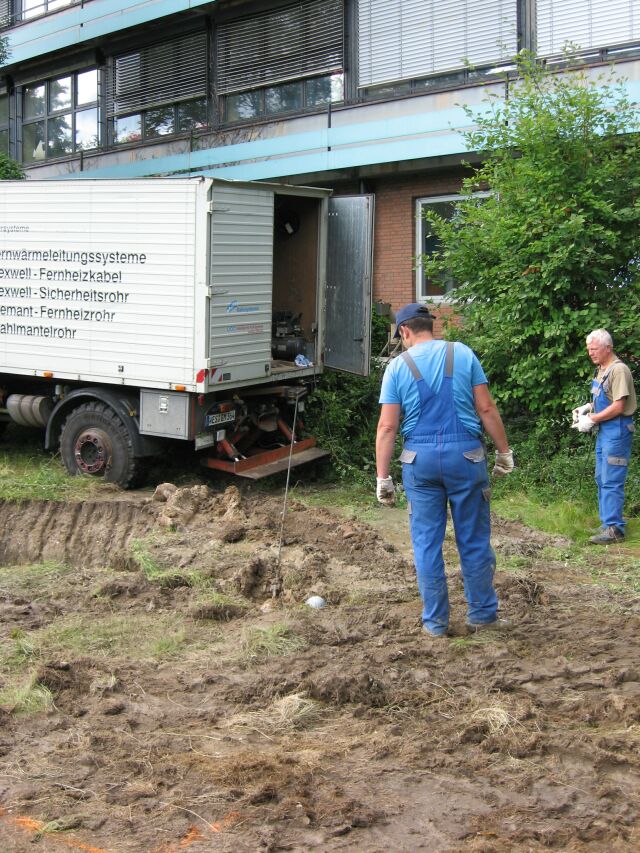

Die aufgewickelte
Heizungsleitung kommt per Tieflader. In den Leitungen sind Sensoren
eingebaut, über die ggf. ein Leck geortet werden kann. |
![]() |
|

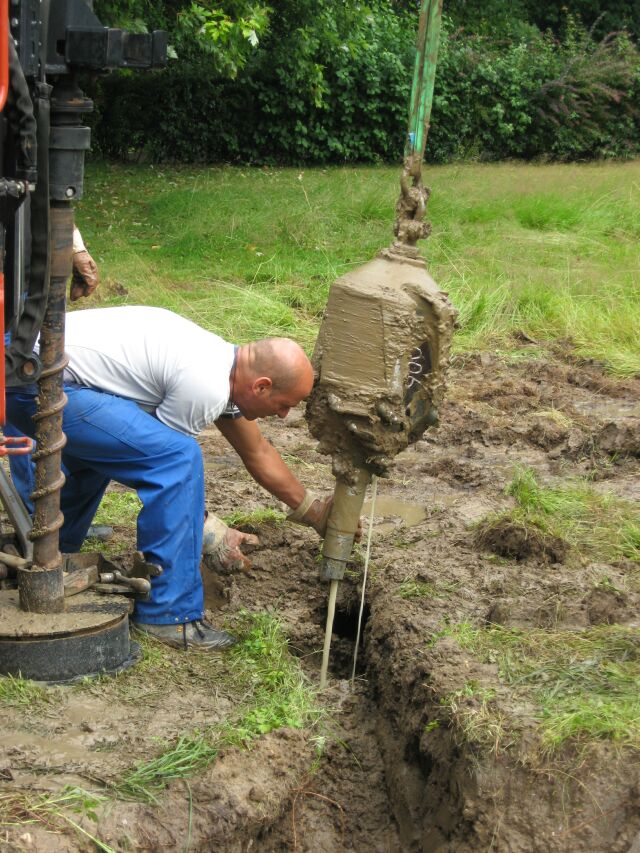

Ein Bohrkopf wird gewechselt. |
|
![]() |
![]() |

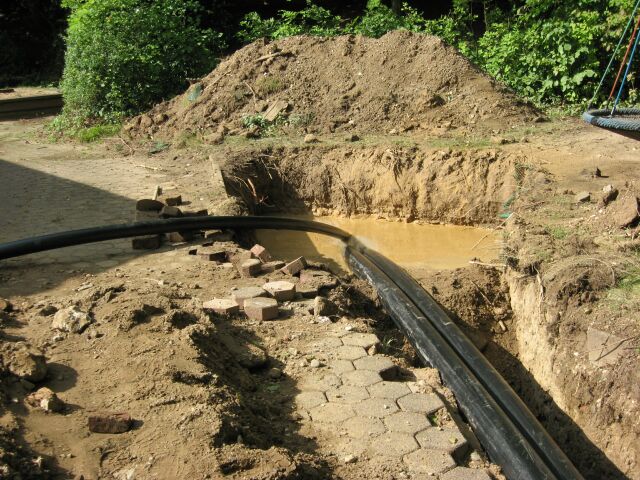

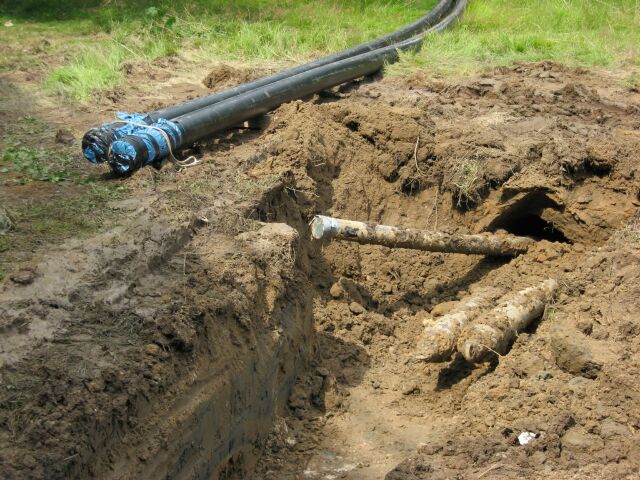

Mit dem größten Bohrkopf
werden die Leitungen durchgezogen, 2 isolierte Heizungsleitungen für
den Vor- und Rücklauf des Heizungswassers und ein Leerrohr. |
Das über 60 m entfernte
Bohrlochende an der gegenüberliegenden Nachbarschule |
|
![]() |
Nachdem die Bohrmaschine
abtransportiert worden ist, versuchen Monteure mit einer Winde mit einer
Kraft von über 10 Tonnen die über 60 m langen Heizungsrohre noch
weiter durchzuziehen. |
Dies gelingt aber nicht. Die
Rohre sitzen zu fest in dem schon ausgehärteten Bohrkanal. Also müssen
die Enden ausgegraben und Rohrverlängerungen angeschlossen werden. |
Mal sehen, ob es uns durch diese Leitungen im Winter wieder "lecker warm" wird. Wir drücken den Ingenieuren vom LVR die Daumen, dass alles rechtzeitig vor den kühlen Herbsttagen fertig wird. |
